মডেল মডেল জিএসএন 200 এম -50 কে-এসভির সাথে গ্রহাণু reducer সঙ্গে বড় অ্যাপারচার রোটারি টেবিল একটি সমন্বয় কেস যার টেবিলের আকার 200mm গিয়ার অনুপাত servo মোটর জন্য 1:50। GIGAGER গ্রহের গিয়ারবক্স, ডান কোণ reducer, ইত্যাদি সহ হোলল রোটারি টেবিল সমন্বয় প্রদান করে।

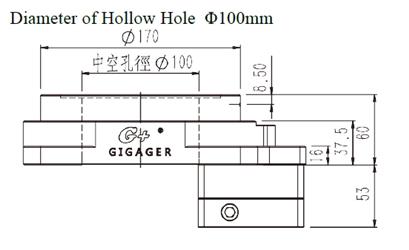

1. বড় অ্যাপারচার রোটারি টেবিল মডেল জিএসএন ২00 এম -50 কে-এসভি স্পেসিফিকেশন
স্থিতিমাপ | ||
গ্রহাণু গিয়ারবক্স অনুপাত | 1: 5 | |
হollow রোটারি টেবিল অনুপাত | 1:10 | |
মোট গিয়ার অনুপাত | 1:50 | |
রোটারি প্ল্যাটফর্ম ভারবহন | পরিহিত রোলার bearings | |
অনুমতিযোগ্য টর্ক | NM | 65 |
অনুমতিযোগ্য গতি | RPM | 200 (টেবিল সারফেস) |
নিষ্ক্রিয়তা মুহূর্ত | kg.m2 | 85792 × 10-6 |
অনুমতিযোগ্য অক্ষীয় লোড | এন | 800 |
নিষ্ক্রিয়তা লোড অনুমতিযোগ্য মুহূর্ত | NM | 45 |
পজিশনিং সঠিকতা | সর্বনিম্ন | ≦ 1 |
repeatability | সেকেন্ড | ± 5 (0.001 °) |
প্ল্যাটফর্ম Flatness | মিমি | ± 0.005 |
প্ল্যাটফর্ম মনোনিবেশ | মিমি | ± 0.01 |
প্রবেশ সুরক্ষা | আইপি | 40 |
যথার্থ লাইফস্প্যান | এইচ | 20000 |
ওজন | কেজি | 18 |
Servo মোটর | প্রযুক্তিগত বিক্রয় যোগাযোগ করুন | |
2. আরো বড় গিয়ার অনুপাত আউটপুট সংমিশ্রণ
গ্রহাণু reducer সঙ্গে বৃহৎ apperure রোটারি টেবিল সংমিশ্রণ
ডান অ্যাঙ্গেল Reducer সঙ্গে বড় অ্যাপারচার রোটারি টেবিল সংমিশ্রণ

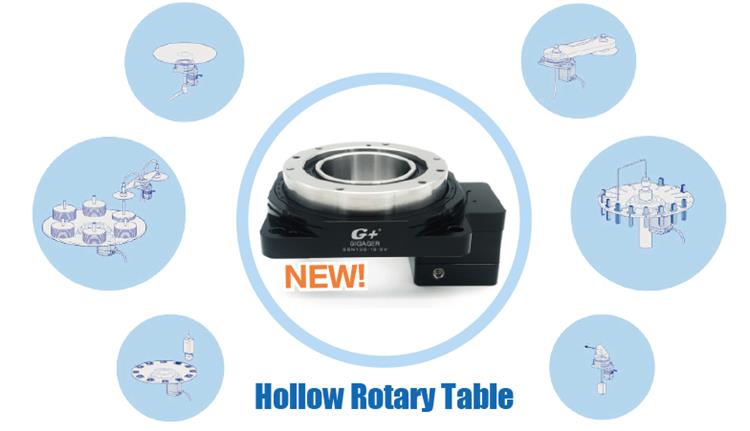

3. হollow রোটারি টেবিল কি?
4. এসভি টাইপ হollow রোটারি টেবিল এর পণ্য বৈশিষ্ট্য কি?
5. এসভি টাইপ হollow রোটারি টেবিল সিস্টেম কনফিগারেশন
6. কত এসভি মডেল পাওয়া যায়?
7. কোন ধরণের ডিভাইস হollow রোটারি অ্যাকুয়ুটার ব্যবহার করতে পারে?
ডেমো ভিডিও লিঙ্ক:
ক। গিরো টেস্টের জন্য ডেমো https://youtu.be/PwKiObIMXRM
খ। 4 র্থ অক্ষ বা 5 র্থ অক্ষর জন্য ডেমো https://youtu.be/L9gheXQ6zLc
আরো ভিডিওর জন্য, জিগগার ইউটিউব চ্যানেলটি ক্লিক করুন: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. আমার ডিভাইসের জন্য সঠিক মডেল নির্বাচন করুন কিভাবে?
হোলল রোটারি অ্যাকুয়েটারের মডেল নির্বাচনের আরও তথ্যের জন্য, দয়া করে ক্যাটালগের মডেল নির্বাচন পৃষ্ঠাগুলি পড়ুন।
9. কিভাবে সর্বহারা ঘূর্ণমান সারণী Servo মোটর ইনস্টল করতে?
ক্যাটালগ পড়ুন বা আমাদের প্রযুক্তিগত বিক্রয় যোগাযোগ করুন।
10. গিগাগার কেন নির্বাচন করুন?
11. প্রশ্নোত্তর
12. সম্পর্কিত জ্ঞান
বিনামূল্যে প্রোগ্রাম টেবিল
জিএসএন এবং জিএসবি সিরিজের প্রোগ্রামযোগ্য রোটারি টেবিলগুলি এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে উচ্চ কম্প্যাক্ট এবং শক্তসমর্থ সমাধান দরকার।
GIGAGER গতি reducers একটি উন্নত প্রযুক্তিগত নকশা আছে। GIGAGER মানের এবং নির্ভরযোগ্যতার সাথে একযোগে প্রতিযোগী মূল্য এবং হ্রাস সীসা সময় এই সিরিজের বাজারের জন্য খুব আকর্ষণীয় করে তোলে।
হোলল রোটারি টেবিল শিল্প রোবট, ফাইবার অপটিক্স এবং ফোটোনিক্স, দৃষ্টি সিস্টেম, মেশিন টুলস, সমাবেশ, সেমিকন্ডাক্টর সরঞ্জাম, চিকিৎসা উপাদান লেজার যন্ত্র, ইলেকট্রনিক উত্পাদন, এবং অন্যান্য উচ্চ-কর্মক্ষমতা শিল্প অটোমেশন অ্যাপ্লিকেশন ব্যবহার করা হয়। উপরন্তু, GIGAGER এর ড্রাইভ এবং গতি কন্ট্রোলার উত্পাদন করে যা পুরোপুরি আমাদের পণ্য লাইনকে পরিপূরক করে।
ক্রসড রোলার বিয়ারিংগুলি হাই-স্পষ্টতা সিএনসি ইন্ডেক্সিং প্লেট, জোড় এবং শিল্প রোবটগুলির ঘূর্ণমান অংশ, যন্ত্র কেন্দ্রগুলির জন্য ঘূর্ণমান টেবিল, রোবোটিক ঘূর্ণমান অংশ, স্পষ্টতা ঘূর্ণমান টেবিল, চিকিৎসা মেশিন, ক্যালকুলেটর এবং আইসি উত্পাদন সরঞ্জামগুলির জন্য ব্যবহৃত হয়।
ক্রস করা বেলন bearings এবং ক্রস বেলন slewing bearings (ক্রস নলাকার বেলন slewing bearings) গঠন এবং ফাংশন খুব অনুরূপ। উদাহরণস্বরূপ, সঠিকতার পরিপ্রেক্ষিতে, তাদের উচ্চ কঠোরতা, উচ্চ স্থিতিশীল ঘূর্ণমান টর্ক এবং দীর্ঘ জীবন রয়েছে। সিএনসি মেশিন টুল টার্ন টেবিল এবং ইনডেক্সিং প্লেট, সিএনসি উল্লম্ব গ্রাইন্ডার, মেশিন টুলস সরাসরি ড্রাইভ মোটর এবং অন্যান্য যান্ত্রিক সরঞ্জাম, শিল্প রোবট কাঁধ, কোমর, কব্জি, কনুই, আঙ্গুলের জোড় ইত্যাদি, পাশাপাশি উচ্চ নির্ভুলতা চিকিৎসা সরঞ্জাম , অপটিক্যাল সরঞ্জামগুলির মতো আরও বেশি উচ্চ নির্ভুলতা সিএনসি যন্ত্র সরঞ্জামটি ঐতিহ্যগত নকশা পরিত্যক্ত করেছে এবং তারপরে উন্নত কর্মক্ষমতা সহ স্পষ্টতা ক্রস-রোলার বিয়ারিং ব্যবহার করে।
