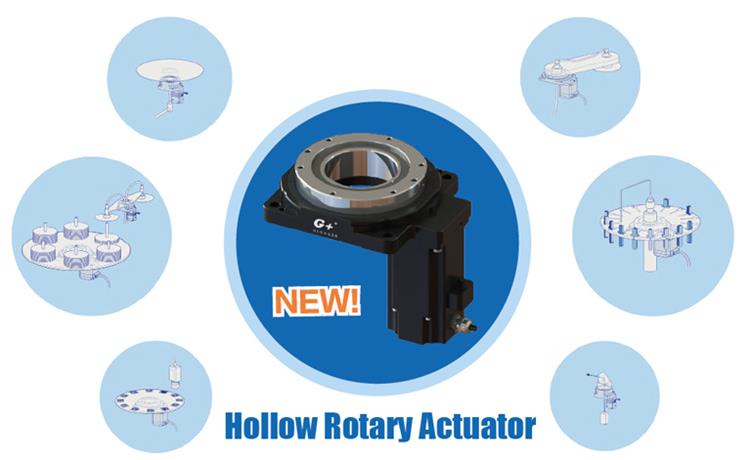

হollow রোটারি Reducer

এটি হোলল রোটারি রেডুসিডার মডেল নাম্বার জিএসএন ২00-18 কে-সিএস টেবিল সাইজের 200 মিমি গিয়ার অনুপাত 1:18 এবং লুপ স্টুপার মোটর। জিগগার হোল্ল রোটারি অ্যাকুয়ুয়েটর servo মোটর, ক্যাম ইন্ডেক্সার এবং ডিডি মোটর এর সুবিধার সাথে যুক্ত করে, এই তিনটি পণ্যগুলির মধ্যে একটি ভারসাম্য অর্জন করে। এটি servo মোটর বা স্ট্যাপিং মোটর সহ কোন কোণে সেগুলিকে তৈরি করতে পারে, যা ক্যাম ইনডেডার অর্জন করতে পারে এমন ডিজিট নিয়ন্ত্রণটি পূরণ করতে পারে।

1. মডেল হollow রোটারি Reducer GSN200-18K-CS এর স্পেসিফিকেশন

2. হollow রোটারি Reducer কি?

সিএস টাইপ হোল্ল রোটারি রেডুসারের পণ্য বৈশিষ্ট্য কী?

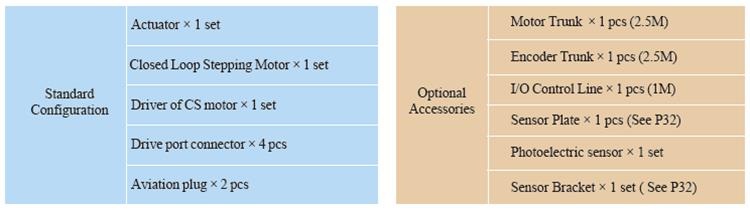

4. সিএস প্রকার ঠালা ঘূর্ণমান Reducer সিস্টেম কনফিগারেশন

5. কত সিএস মডেল পাওয়া যায়?

6. কোন ধরণের ডিভাইস হollow রোটারি রেডুসার ব্যবহার করতে পারে?

ডেমো ভিডিও লিঙ্ক:

ক। গিরো টেস্টের জন্য ডেমো https://youtu.be/PwKiObIMXRM

খ। 4 র্থ অক্ষ বা 5 র্থ অক্ষর জন্য ডেমো https://youtu.be/L9gheXQ6zLc

আরো ভিডিওর জন্য, জিগগার ইউটিউব চ্যানেলটি ক্লিক করুন: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. কিভাবে আমার ডিভাইসের জন্য সঠিক মডেল নির্বাচন করবেন?

হollow রোটারি রেডুসার মডেল নির্বাচনের আরও তথ্যের জন্য, দয়া করে ক্যাটালগের মডেল নির্বাচন পৃষ্ঠাগুলি পড়ুন।

8. কেন জিগগার চয়ন?

9

10. সম্পর্কিত তথ্য

GIGAGER ঠালা ঘূর্ণমান প্ল্যাটফর্ম প্রধানত লেজার খোদাই, টাইপ, সিসিডি পরিদর্শন, ছাঁচ, বন্ধনী, ঘূর্ণমান শাফট আবেদন, ইত্যাদি ব্যবহৃত।

আমরা বিক্রি বিশেষ উল্লেখ 60, 100, 130, 200 সিরিজ হয়। পণ্য উচ্চ পজিশনিং সঠিকতা আছে, উল্টানো নিচে, ঘূর্ণমান ডিস্ক পৃষ্ঠ ইনস্টল করা যেতে পারে এবং ক্যারিয়ার সরাসরি লক এবং সহজে একটি মোটর দিয়ে সজ্জিত করা যেতে পারে।

কোম্পানির পণ্য জাতীয় পেটেন্ট সার্টিফিকেশন পাস করেছে, এবং পণ্য ঘূর্ণায়মান ডিস্ক শরীর অ্যালুমিনিয়াম খাদ উপাদান তৈরি করা হয়, যা "μ" ক্লাস প্রসেসিং মেশিন এবং বাঁক এবং মিলিং দ্বারা সমাপ্ত হয়; গিয়ার সর্পিল নকশা গ্রহণ করে, 2 গিয়ার স্পষ্টতা পর্যন্ত, এবং নাইট্রাইডিং চিকিত্সার পরে, কঠোরতা HRC52 পৌঁছাতে পারে।

ডিস্ক পৃষ্ঠের সমাবেশের পরে, প্রতিটি অংশের সমান্তরালতা এবং উল্লম্বতা নিশ্চিত করতে গ্রাইন্ডিং প্রক্রিয়া সম্পন্ন করা হয়। একই সময়ে, পণ্য ব্যবহারের সময় পার্শ্ববর্তী শক্তি সমস্যা বিবেচনা করে, এবং ডিস্ক পৃষ্ঠের পার্শ্ববর্তী বল বাহুল্য সহ্য সহ্য করার জন্য "ক্রস রোলার ভারবহন" গ্রহণ!

পণ্যগুলির এই সম্পূর্ণ পরিসীমাটি জার্মান হাইডেনহেন কোণ বিশ্লেষক দ্বারা পরীক্ষা করা হয় এবং গিয়ার ব্যাকল্যাশ এবং পুনরাবৃত্তি সহনশীলতা সম্পূর্ণরূপে পরিদর্শন করা হয়।

ঠালা ঘূর্ণায়মান পর্যায় বৈশিষ্ট্য

* ঠালা গঠন

ঠালা ঘূর্ণায়মান প্ল্যাটফর্মের টার্নটেবল হোল্ড স্ট্রাকচার, এবং এয়ার পাইপ ইনস্টলেশন এবং মেটালার্জি টুলে তারের সহজতর করার জন্য servo মোটর পাশে সংযুক্ত।

উচ্চ পুনরাবৃত্তি অবস্থান সঠিকতা

ঠালা ঘূর্ণমান প্ল্যাটফর্ম আউটপুট টর্ক বৃদ্ধি একক পর্যায় হেলিক্যাল গিয়ার হ্রাস গ্রহণ। গিয়ার নির্ভুলতা গ্রেড 5 গ্রেড কম। উপরন্তু, নমনীয় ফাঁক সমন্বয় প্রক্রিয়া হোলল ঘূর্ণমান প্ল্যাটফর্ম খালি করে, দুই গিয়ারের কেন্দ্র দূরত্বটি পরিবর্তন করে ব্যাকল্যাশকে নিয়ন্ত্রণ করে। ফিরে অত্যন্ত ছোট, এবং পুনরাবৃত্তি অবস্থান সঠিকতা 5 চাপ সেকেন্ডের নিচে।

* উচ্চ কঠোরতা

ঠালা ঘূর্ণায়মান প্ল্যাটফর্মের টার্নটেবল স্পষ্টতা ক্রস রোলার বিয়ারিংয়ের একটি সেট দ্বারা সমর্থিত। ভারবহন ক্ষেত্রে রোলারগুলি 90 ডিগ্রিতে আটকানো হয় এবং রোলার ব্যাস অভ্যন্তরীণ রিং এবং বেয়ারের বাইরের রিংয়ের মধ্যে রেসওয়ে আকারের তুলনায় সামান্য বড়, যাতে ক্রস রোলার বেয়ারিং হয় সেখানে একটি পূর্ব-শক্তকরণ শক্তি ভিতরের এবং বাইরের রিং এবং রোলার, যাতে ভারবহন দ্বারা সমর্থিত সার্ভার-ঘূর্ণমান প্ল্যাটফর্ম টার্ন টেবিলটি বিভিন্ন মুহুর্ত যেমন রেডিয়াল, অ্যাক্সিয়াল এবং উল্টানো হয়, এবং তার কঠোরতা প্রচলিত ভারবহনটির 10 গুণেরও বেশি।

* উচ্চ ঘূর্ণন সঠিকতা

সারো রোটারি প্ল্যাটফর্মের সমাবেশের পরে, প্ল্যাটফর্মের ক্রসিং রোলার ভারবহনটি ঘূর্ণন কেন্দ্র হিসাবে ব্যবহার করা হয় এবং টার্নটেবলটির বাইরের ব্যাস এবং শেষ পৃষ্ঠটি আবার স্থল (স্ট্যান্ডার্ড গ্রেড সংশোধন করা হয়) টার্নটেবলের সমান্তরালতা নিশ্চিত করতে , সমান্তরালতা এবং মত। সহনশীলতা।

* মোটর কনফিগারেশন

ফাঁকা ঘূর্ণমান প্ল্যাটফর্ম flexibly ফ্ল্যাগে এবং ইনপুট শাফ্ট গর্ত কাস্টমাইজ করে ইন্টারফেসের আকার পরিবর্তন করতে পারে, এবং servo মোটর এবং মাপের মোটর কোন ব্র্যান্ড সংযোগ করার জন্য উপযুক্ত।

আবেদন

1, সিএনসি সূচক ডিভাইস

2, রোবট যুগ্ম

3, মেশিন টুলের চতুর্থ যন্ত্র অক্ষ

4, সামরিক রাডার

5, স্বয়ংক্রিয় উৎপাদন লাইন
