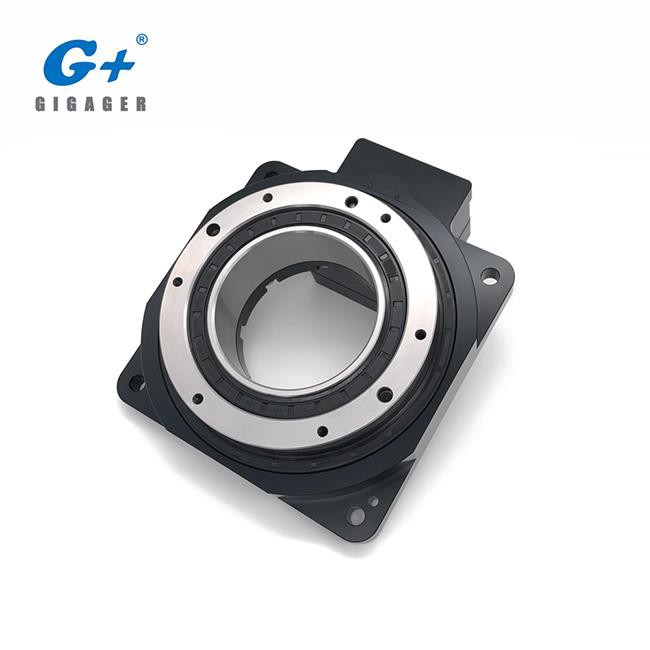

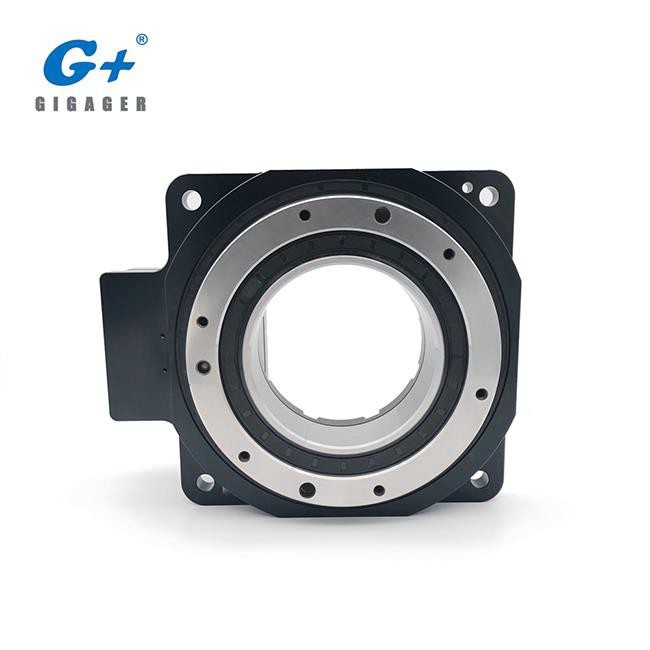

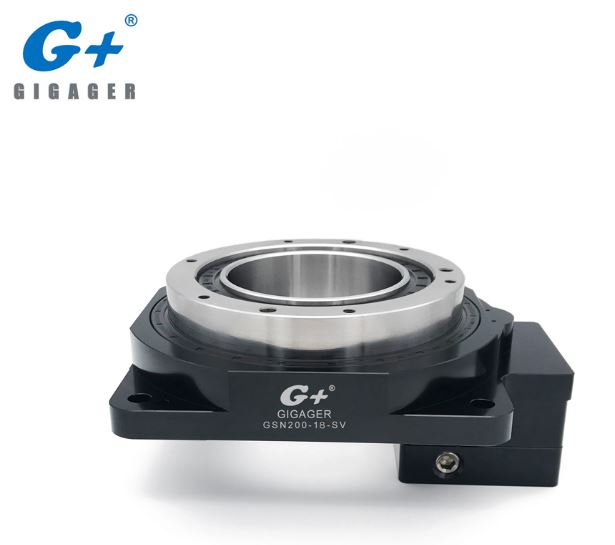

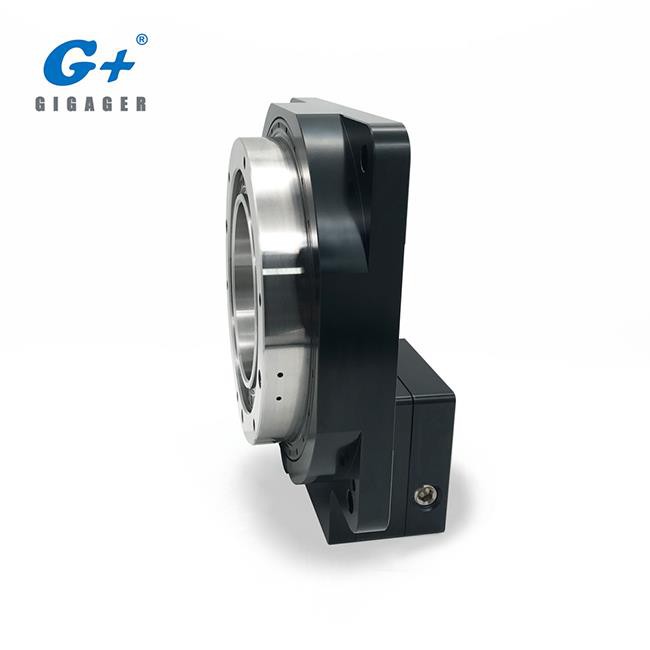

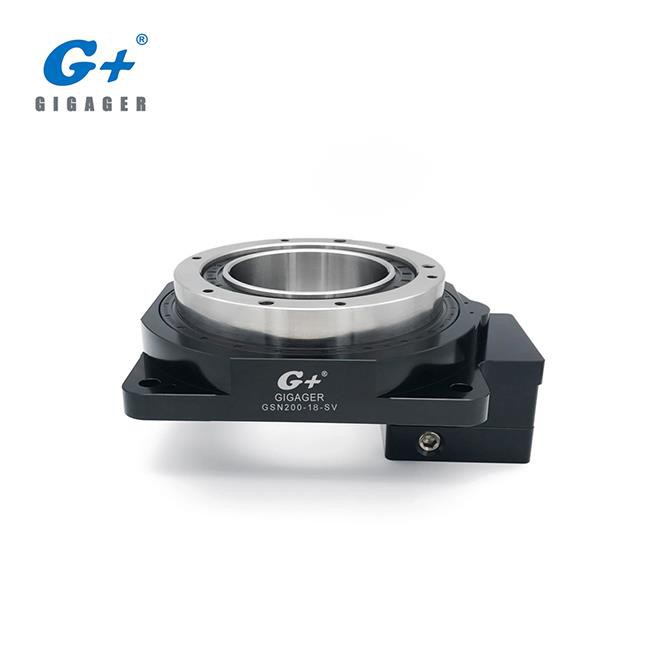

এটি সর্বাধিক মোটরের জন্য টেবিল আকার 200 মিমি গিয়ার অনুপাত 1:18 সহ হোলল রোটারি টেবিল মডেল নম্বর জিএসএন ২00-18 কে-এসভি। জিগগার হোল্ল রোটারি টেবিলকেও হোলল রোটারি স্টেজ বলা হয় যা গতি নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য সর্রো মোটর গিয়ারবক্সের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এটি servo মোটর এর নমনীয়তার পূর্ণ সুবিধা নেয়, ডিজাইনারকে যান্ত্রিক নকশার আরও স্বাধীনতা প্রদান করে।

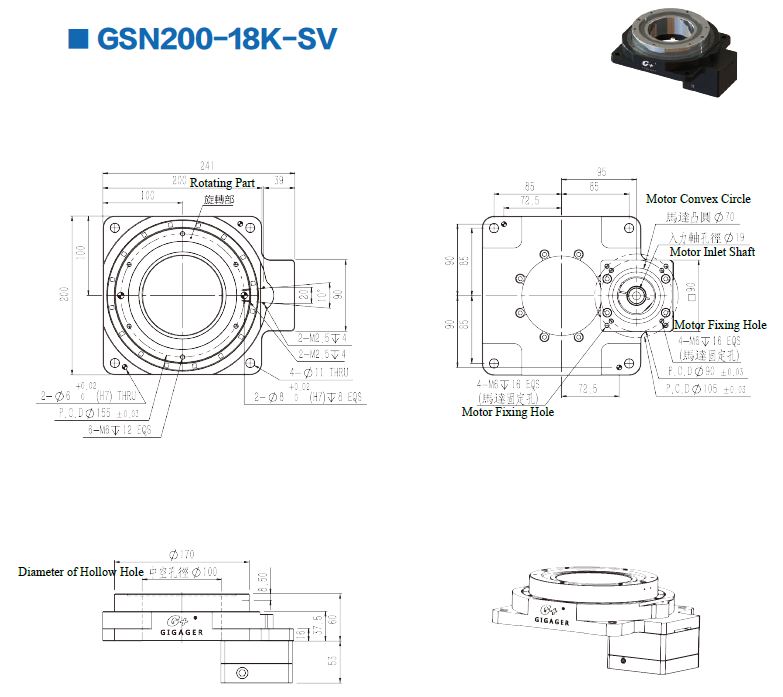

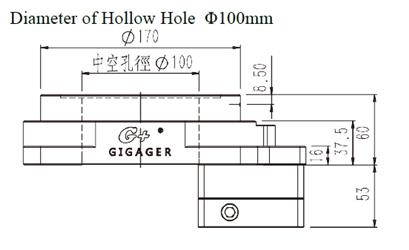

1. মডেল জিএসএন 200-18 কে-এসভি স্পেসিফিকেশন
স্থিতিমাপ | ||
মোটর টাইপ | ব্র্যান্ড 750W এসভি মোটর | |
রোটারি প্ল্যাটফর্ম ভারবহন | ক্রস রোলার ভারবহন | |
অনুমতিযোগ্য টর্ক | NM | 50 |
অনুমতিযোগ্য গতি | RPM | 150 (টেবিল সারফেস) |
গিয়ার অনুপাত | 1:18 | |
নিষ্ক্রিয়তা মুহূর্ত | kg.m 2 | 361220 × 10-7 |
অনুমতিযোগ্য অক্ষীয় লোড | এন | 4000 |
নিষ্ক্রিয়তা লোড অনুমতিযোগ্য মুহূর্ত | NM | 100 |
পজিশনিং সঠিকতা | সর্বনিম্ন | ≦ 1 |
repeatability | সেকেন্ড | ± 5 (0.001 °) |
প্ল্যাটফর্ম Flatness | মিমি | ± 0.005 |
প্ল্যাটফর্ম মনোনিবেশ | মিমি | ± 0.01 |
প্রবেশ সুরক্ষা | আইপি | 40 |
যথার্থ লাইফস্প্যান | এইচ | 20000 |
ওজন | কেজি | 8.2 |
মোটর পরামিতি | ||
তরবার | কোড | মডেল |
ফুজি | এফ | জিওয়াইএস 751 ডি 5 |
মিত্সুবিশি | এম | এইচএফ-KFS-73 |
প্যানাসনিক | পি | MSMD082G1U |
স্যানিও | এস | Q1AA07075D |
Yaskawa | ওয়াই | SGMAH-08A |
প্রাচ্য | হে | DX475 |
ব-দ্বীপ | টি | ECMA-C30807 |
* Servo মোটর গ্রাহক দ্বারা কনফিগার করা হয়। উপরের মডেল শুধুমাত্র রেফারেন্সের জন্য

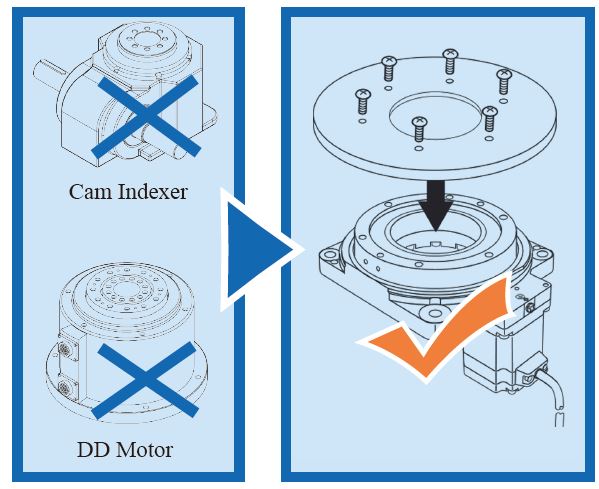

2. হollow রোটারি টেবিল কি?

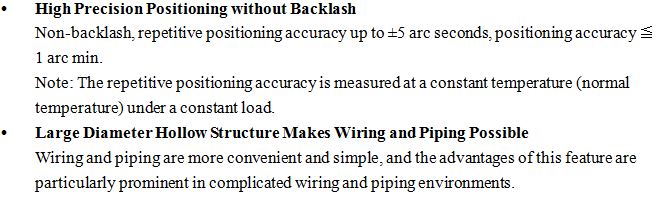

3. এসভি টাইপ হollow রোটারি টেবিল এর পণ্য বৈশিষ্ট্য কি?
4. এসভি টাইপ হollow রোটারি টেবিল সিস্টেম কনফিগারেশন

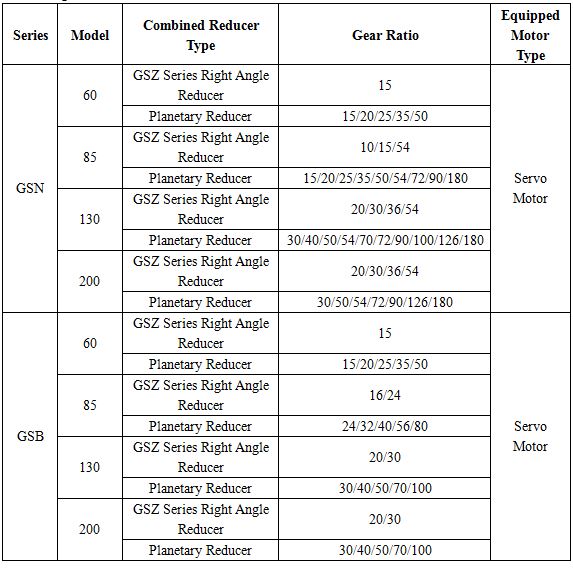

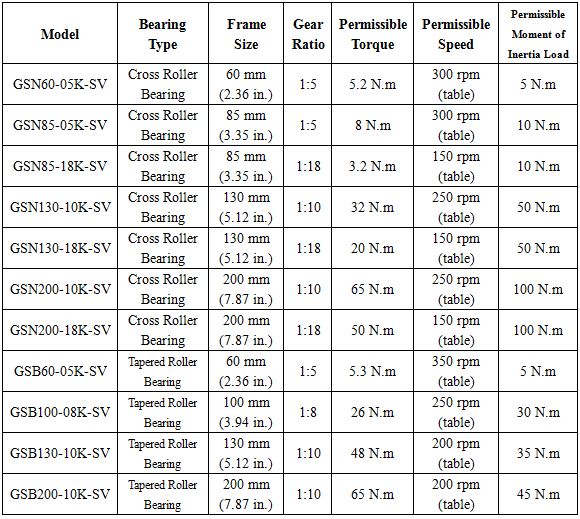

5. কত এসভি মডেল পাওয়া যায়?
6. বৃহত্তর গিয়ার অনুপাত আউটপুট জন্য অর্জন কিভাবে?
গ্রহাণু reducer সঙ্গে ঠালা ঘূর্ণমান টেবিল সংমিশ্রণ
ডান এঙ্গেল Reducer সঙ্গে ঠালা ঘূর্ণমান টেবিল সংমিশ্রণ

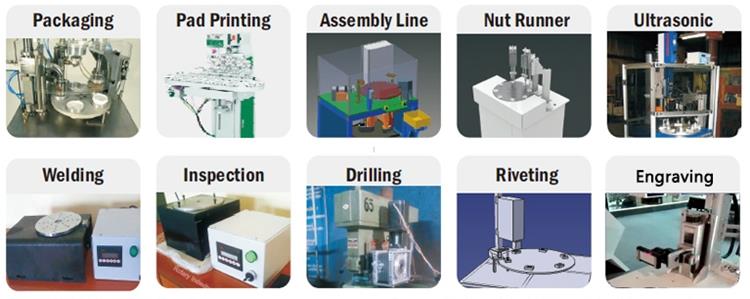

7. কোন ধরণের ডিভাইস হollow রোটারি অ্যাকুয়ুটার ব্যবহার করতে পারে?
ডেমো ভিডিও লিঙ্ক:
ক। গিরো টেস্টের জন্য ডেমো https://youtu.be/PwKiObIMXRM
খ। 4 র্থ অক্ষ বা 5 র্থ অক্ষর জন্য ডেমো https://youtu.be/L9gheXQ6zLc
আরো ভিডিওর জন্য, জিগগার ইউটিউব চ্যানেলটি ক্লিক করুন: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

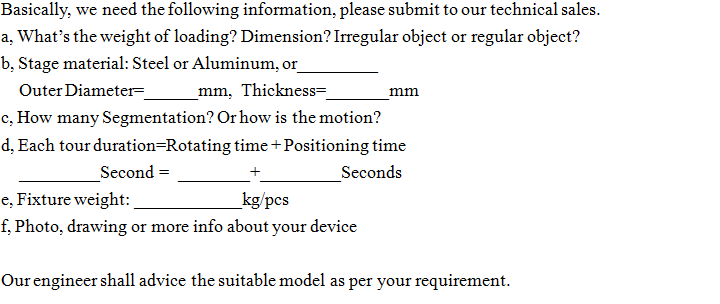

8. আমার ডিভাইসের জন্য সঠিক মডেল নির্বাচন করুন কিভাবে?
হোলল রোটারি অ্যাকুয়েটারের মডেল নির্বাচনের আরও তথ্যের জন্য, দয়া করে ক্যাটালগের মডেল নির্বাচন পৃষ্ঠাগুলি পড়ুন।
9. কিভাবে সর্বহারা ঘূর্ণমান সারণী Servo মোটর ইনস্টল করতে?
ক্যাটালগ পড়ুন বা আমাদের প্রযুক্তিগত বিক্রয় যোগাযোগ করুন।
10. গিগাগার কেন নির্বাচন করুন?

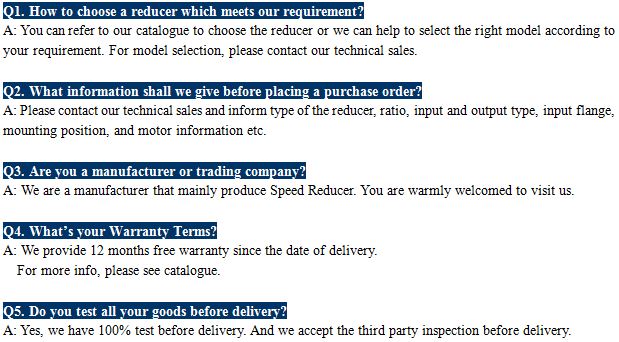

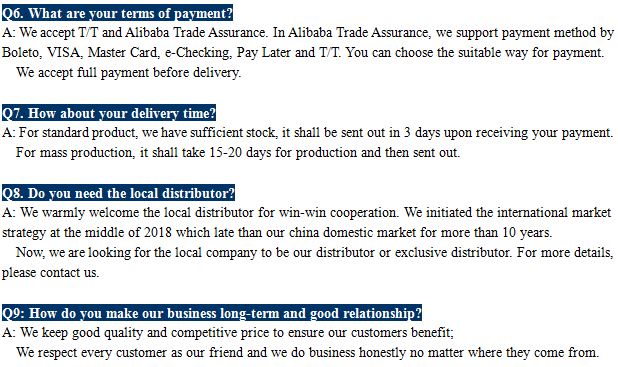

11. প্রশ্নোত্তর
12. সম্পর্কিত তথ্য
GIGAGER Motorized ঘূর্ণমান টেবিল ভারবহন এবং নির্ভুলতা গিয়ার ড্রাইভ সঙ্গে একটি অ্যালুমিনিয়াম খাদ হাউজিং অন্তর্ভুক্ত। গিয়ার কমানো একাধিক পছন্দ পাওয়া যায়। বৈশিষ্ট্য কোন ব্যাকল্যাশ, বড় কেন্দ্র গর্ত-মাধ্যমে কম্প্যাক্ট মোটরized স্তর এবং কম্প্যাক্ট নকশা। Stepper মোটর বা servo মোটর / এনকোডার সমন্বয় সঙ্গে সরবরাহ করা।
গুয়াংডং স্যানি ইন্টেলিজেন্ট সরঞ্জাম প্রযুক্তি কোং লিমিটেড বিশ্বের শিল্প, সরকার, বিজ্ঞান এবং গবেষণা প্রতিষ্ঠানের জন্য রৈখিক অ্যাকুয়ারেটর, এক্সএক্সওয়াই টেবিল এবং ঘূর্ণমান টেবিল তৈরি করে। আমাদের নির্ভুলতা ঘূর্ণমান actuators, XXY পর্যায়ে এবং রৈখিক actuators চিকিৎসা ডিভাইস, জীবন বিজ্ঞান, সেমিকন্ডাক্টর এবং ইলেকট্রনিক সমাবেশ উত্পাদন, তথ্য স্টোরেজ, লেজার প্রক্রিয়াকরণ, সামরিক / মহাকাশ, ফোটোনিক্স, স্বয়ংচালিত এবং পরীক্ষা সমাবেশ, গবেষণা ও উন্নয়ন এবং অন্যান্য অ্যাপ্লিকেশন ব্যবহার করা হয় উচ্চ নির্ভুলতা এবং থ্রুপুট গতি নিয়ন্ত্রণ সমাধান প্রয়োজন শিল্প।
সিএনসি ল্যাথিতে চতুর্থ অক্ষ, পঞ্চম অক্ষ কি?
বাহ্যিক অক্ষ এবং পঞ্চম অক্ষটি X, Y, এবং Z ব্যতীত যন্ত্র কেন্দ্রের দুটি ঘূর্ণমান অক্ষকে বোঝায়।
পাঁচ-অক্ষ মেশিন যন্ত্রের ধরন: ক্র্যাডেল, উল্লম্ব, অনুভূমিক, এনসি টেবিল + এনসি ইন্ডেক্সিং হেড, এনসি টেবিল + 90 ডিগ্রি বি অক্ষ, এনসি টেবিল + 45 ডিগ্রী বি অক্ষ, এনসি টেবিল + সর্বজনীন অনুভূমিক পাঁচ অক্ষ লিংক সিএনসি মেশিন A- অক্ষ °, দুই-অক্ষ এনসি স্পিন, ইত্যাদি
উল্লম্ব পাঁচ-অক্ষ যন্ত্র কেন্দ্রের ঘূর্ণমান শাফ্টের দুটি উপায় রয়েছে। এক টেবিলের ঘূর্ণমান শ্যাফ্ট হয়। বিছানা উপর টেবিল সেট এক্স অক্ষ কাছাকাছি ঘূর্ণিত করা যেতে পারে। এটি এ-অক্ষ হিসাবে সংজ্ঞায়িত করা হয়। এ-অক্ষের সাধারণ কাজ পরিসীমা +30 ডিগ্রী থেকে - 120 ডিগ্রি। ওয়ার্কবেঞ্চের মাঝখানে একটি টার্নেবল রয়েছে, যা Z অক্ষের চারপাশে ঘুরানো হয়, যা সি অক্ষ হিসাবে সংজ্ঞায়িত করা হয় এবং সি অক্ষটি 360 ডিগ্রী। এই ব্যবস্থার সুবিধাটি হল স্পিডেলের কাঠামোটি তুলনামূলকভাবে সহজ, স্পিনারটির কঠোরতা খুব ভাল এবং উত্পাদন খরচ তুলনামূলক কম। যাইহোক, সাধারণ ওয়ার্কবিনকে খুব বড় ডিজাইন করা যায় না এবং লোড-ভারবহন ওজনও ছোট। বিশেষ করে যখন A-axis rotation 90 ডিগ্রির চেয়ে বড় বা সমান হয়, তখন ওয়ার্কপিস কাটার সময় এটি একটি বড় লোড-বেনিফিট মুহূর্তটিকে ওয়ার্কবিনে নিয়ে আসে।
অন্য উল্লম্ব spindle মাথা ঘূর্ণন হয়। কাঁটাচামচ এর সামনের অংশটি একটি বুর্জ হয় যা সি-অক্ষ হতে Z-axis প্রায় 360 ডিগ্রী মোড়ানো করতে পারে। স্লুইং হেডটিতেও একটি অ্যাক-অক্ষ রয়েছে যা একই ফাংশন অর্জন করতে এক্স-অক্ষের কাছাকাছি ঘোরাতে পারে, সাধারণত ± 90 ডিগ্রি পর্যন্ত। এই ব্যবস্থার সুবিধা হল স্পিডেল যন্ত্রটি খুবই নমনীয় এবং ওয়ার্কবেনকে খুব বড় ডিজাইন করা যেতে পারে। যাত্রী বিমান এবং বিশাল ইঞ্জিন আবরণ বৃহৎ fuselage যেমন যন্ত্র কেন্দ্রগুলিতে প্রক্রিয়া করা যেতে পারে।
GIGAGER ঠালা ঘূর্ণমান টেবিল এগিয়ে অক্ষ এবং পঞ্চম অক্ষ একটি সমন্বয় ফর্ম আছে। বিস্তারিত জানার জন্য, প্রযুক্তিগত বিক্রয় যোগাযোগ করুন।
