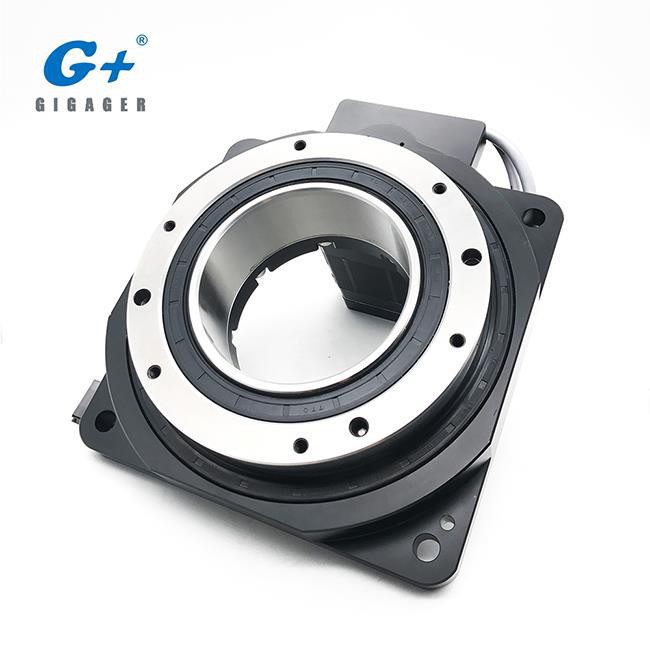

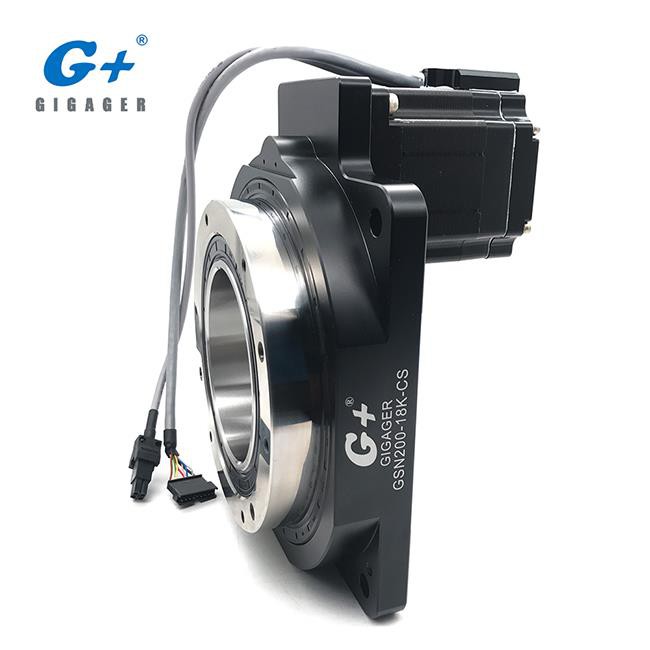

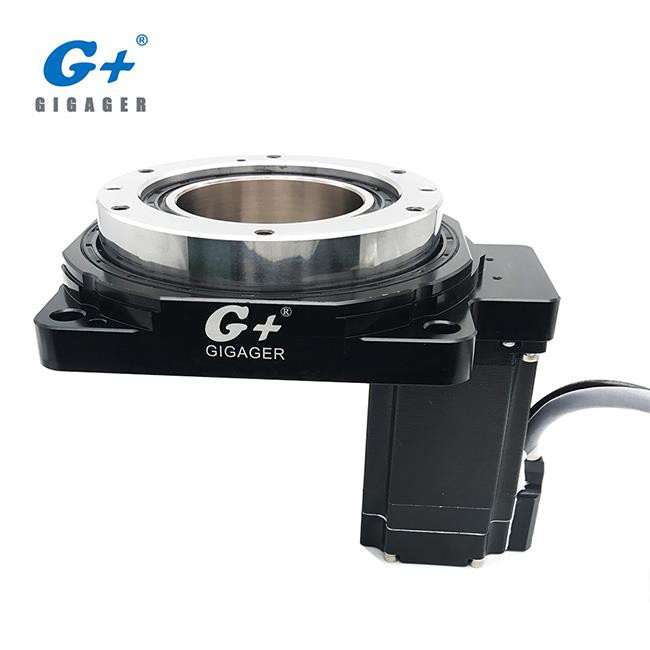

সিএস টাইপ বন্ধ লুপ স্টেপার মোটর হোল্ল রোটারি অ্যাক্টিভেটর

জিগাগার হোলল রোটারি অ্যাকুয়েটারের CS টাইপ পণ্যগুলির একটি লাইন যা একটি নিখুঁত বন্ধ লুপ স্টেপটার মোটর এবং ড্রাইভার প্যাকেজ সহ উচ্চ কঠোরতা হোল্ল রোটারি টেবিল সংযোজিত করে। এটি একটি স্টেপার মোটর ব্যবহার করার সহজতা বজায় রাখে, যখন বড় জালিয়াতি লোডের অত্যন্ত সঠিক অবস্থানের জন্য অনুমতি দেয়।

• ইন্টিগ্রেটেড actuator এবং stepper মোটর নকশা সহজ করে তোলে

• বড় ব্যাস হোল আউটপুট টেবিল

• Stepper মোটর চমৎকার কর্মক্ষমতা প্রদান করে

• উচ্চ নির্ভুলতা

• Agile প্রতিক্রিয়া

• কম গতিতে স্থিতিশীলতা

• টিউন-মুক্ত

• উচ্চ টর্ক আউটপুট

• সহজ সেটিং

• পালস ইনপুট, 4-ডিজিট ডিসপ্লে, 4-ডিস্ক ফাংশন বাটন টাইপ ড্রাইভার

1. হollow রোটারি অ্যাক্টিভেটর কি?

হোলল রোটারি অ্যাকুয়েটরটি মোটর এবং ড্রাইভারের সাথে প্যাক হওয়া একটি নতুন ধরনের রোটটিং লোড ডিভাইস। উচ্চ ট্রান্সমিশন দক্ষতা, উচ্চ নির্ভুলতা, উচ্চ কঠোরতা এবং উচ্চ খরচ কর্মক্ষমতা অন্তর্ভুক্ত, এটি servo মোটর, ক্যাম ইন্ডেক্সার এবং ডিডি মোটর এর সুবিধার সাথে একত্রিত করে, এই তিনটি পণ্যগুলির মধ্যে ভারসাম্য অর্জন করে।

উচ্চ নির্ভুলতা গিয়ার গঠন এবং রেডিয়াল bearings সঙ্গে, টর্ক এবং কঠোরতা উন্নত, লোড হচ্ছে আরো স্থিতিশীল। এটি servo মোটর বা স্ট্যাপিং মোটর সহ কোন কোণে সেগুলিকে তৈরি করতে পারে, যা ক্যাম ইনডেডার অর্জন করতে পারে এমন ডিজিট নিয়ন্ত্রণটি পূরণ করতে পারে। পজিশনিং নির্ভুলতা সরাসরি ড্রাইভ মোটরের সাথে তুলনাযোগ্য যা অল্প সময়ের মধ্যে জরায়ুর লোডের অবস্থান বুঝতে পারে।

সিএস টাইপ হোল্ল রোটারি অ্যাক্টিভেটরের পণ্য বৈশিষ্ট্য কী?

• নির্ভরযোগ্যতা উন্নত করুন এবং সরাসরি সংযোগগুলির মাধ্যমে খরচ হ্রাস করুন

সরঞ্জাম টেবিল এবং রোবট আর্ম সরাসরি হোলল রোটারি অ্যাকুয়েটারের আউটপুট টেবিলে মাউন্ট করা যেতে পারে। এটি যান্ত্রিক নকশা, অংশ বরাদ্দকরণ, বেল্ট ডিবাগিং ইত্যাদি জন্য সময় এবং খরচ বাঁচাতে পারে, যা প্লেলি এবং বেল্টের মতো যান্ত্রিক অংশগুলির ব্যবহারের সাথে তুলনা করে।

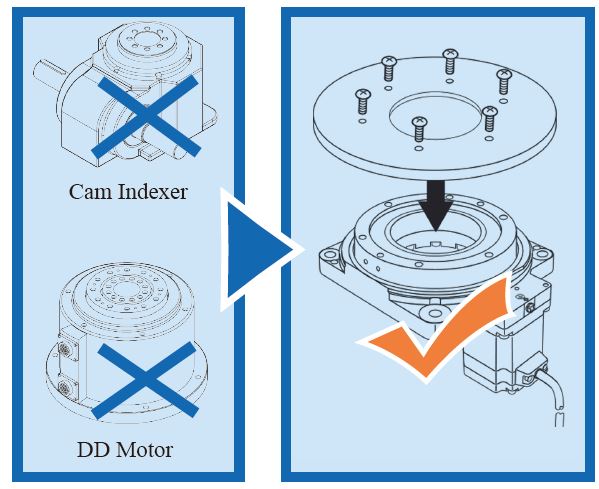

• ডিডি মোটর এবং ক্যাম ইন্ডেক্সার আদর্শ বিকল্প

জিগগার হোলল রোটারি অ্যাকুয়েটর কোনও কোণ এবং উচ্চ কার্যকারিতা সূচী তৈরি করে servo মোটর, ক্যাম ইন্ডেক্সার এবং ডিডি মোটর এর সুবিধা নেয়।

• ব্যাকল্যাশ ছাড়া উচ্চ নির্ভুলতা পজিশনিং

অ-ব্যাকল্যাশ, ± 5 চাপ সেকেন্ড পর্যন্ত পুনরাবৃত্তি পজিশনিং নির্ভুলতা, অবস্থান নির্ভুলতা ≦ 2 চাপ মিনিট।

নোট: পুনরাবৃত্তি পজিশনিং সঠিকতা একটি ধ্রুবক লোড অধীনে একটি ধ্রুবক তাপমাত্রা (স্বাভাবিক তাপমাত্রা) পরিমাপ করা হয়।

• বৃহত্তর ব্যাস হollow গঠন সম্ভব তারের এবং পাইপিং সম্ভব

তারের এবং পাইপিং আরও সুবিধাজনক এবং সহজ, এবং এই বৈশিষ্ট্য সুবিধার জটিল তারের এবং পাইপ পরিবেশে বিশেষভাবে বিশিষ্ট হয়।

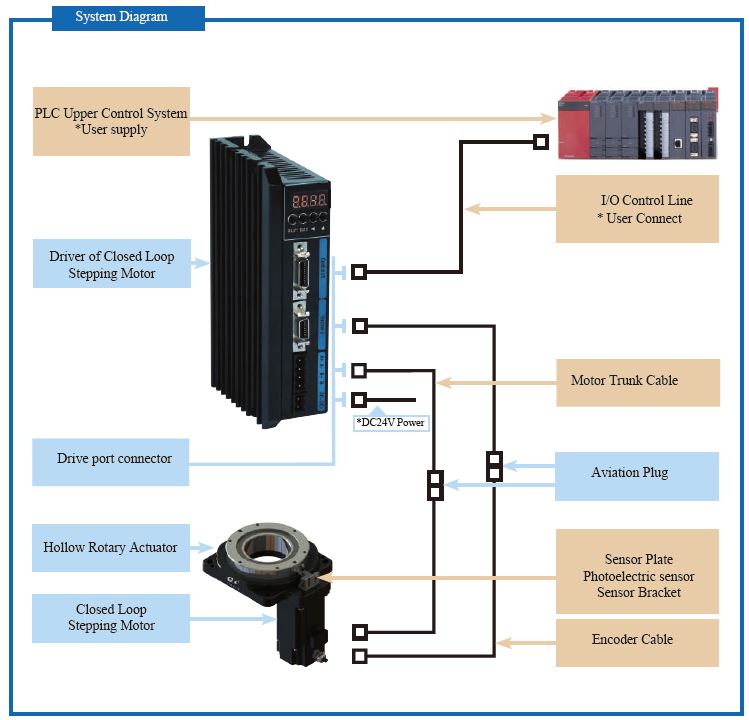

3. সিএস টাইপ হোলল রোটারি অ্যাক্টিভেটরের সিস্টেম কনফিগারেশন

সিএস টাইপ হোল্ল রোটারি অ্যাক্টিভেটরের কনফিগারেশন
স্ট্যান্ডার্ড কনফিগারেশন		ঐচ্ছিক জিনিসপত্র
1	হollow রোটারি টেবিল × 1 সেট	1	মোটর ট্রাঙ্ক × 1 পিসি (2.5 এম)
2	বন্ধ লুপ স্টিপার মোটর × 1 সেট	2	এনকোডার ট্রাঙ্ক × 1 পিসি (2.5 এম)
3	সি এস স্টেপিং মোটর × 1 সেট জন্য ড্রাইভার	3	আমি / হে কন্ট্রোল লাইন × 1 পিসি (1 এম)
4	ড্রাইভ পোর্ট সংযোজক × 4 পিসি	4	সেন্সর প্লেট × 1 সেট
5	বিমানচালনা প্লাগ × 2 পিসি	5	ছবির সংবেদক × 1 সেট
-	-	6	সেন্সর বন্ধনী × 1 সেট

4. কত মডেল পাওয়া যায়?

মডেল	বহন টাইপ	ফ্রেমের আকৃতি	গিয়ার অনুপাত	অনুমতিযোগ্য টর্ক	অনুমতিযোগ্য গতি	নিষ্ক্রিয়তা লোড অনুমতিযোগ্য মুহূর্ত
GSN85-18K-সি এস	ক্রস রোলার ভারবহন	85 মিমি (3.35 ইঞ্চি)	1:18	3.2 এনএম	160 আরপিএম (টেবিল)	10 এনএম
GSN130-18K-সি এস	ক্রস রোলার ভারবহন	130 মিমি (5.1২ ইঞ্চি)	1:18	20 এনএম	120 আরপিএম (টেবিল)	50 এনএম
GSN200-18K-সি এস	ক্রস রোলার ভারবহন	200 মিমি (7.87 ইঞ্চি)	1:18	50 এনএম	100 rpm (টেবিল)	100 এনএম
GSB60-05K-সি এস	পরিহিত রোলার ভারবহন	60 মিমি (2.36 ইঞ্চি)	1: 5	4.9 এনএম	300 rpm (টেবিল)	5 এনএম

আরো বিস্তারিত জানার জন্য সংযুক্ত ক্যাটালগ পড়ুন। (এই পৃষ্ঠায় পিডিএফ ডাউনলোড করুন)

5. কোন ধরণের ডিভাইস হollow রোটারি অ্যাকুয়ুটার ব্যবহার করতে পারে?

সিএনসি ইন্ডেক্সিং ডিভাইস, রোটারি স্টেজ, মিলিটারি রাডার, লেজার মার্কিং মেশিন, গাইরো টেস্ট, মাধ্যাকর্ষণ সেন্সর টেস্ট, ইলেকট্রনিক কম্পাস টেস্ট মোবাইল ফোন এবং অন্যান্য সুনির্দিষ্ট ইলেকট্রনিক পণ্য যেমন অনেক অ্যাপ্লিকেশনের জন্য হোলল রোটারি টেবিলটি প্রয়োগ করা যেতে পারে। এটি রোবট আর্ম জোয়েন্ট, অটোমেশন উত্পাদন লাইন, টেস্টিং ডিভাইস, লেজার কাটিটিং, ইত্যাদি জন্যও ব্যবহার করা যেতে পারে।
